Comco-Cast Nylon für Kran- und Hebetechnik
Schleuderguss-Polyamid 6 (PA6G) für Seilrollen, Gleitelemente, Verschleißplatten, Seilführer und Aufzugsscheiben. COMCO EPP fertigt diese Bauteile nach Zeichnung, als Rohling oder als fertig bearbeitetes CNC-Bauteil.
Der Werkstoff: Comco-Cast Nylon

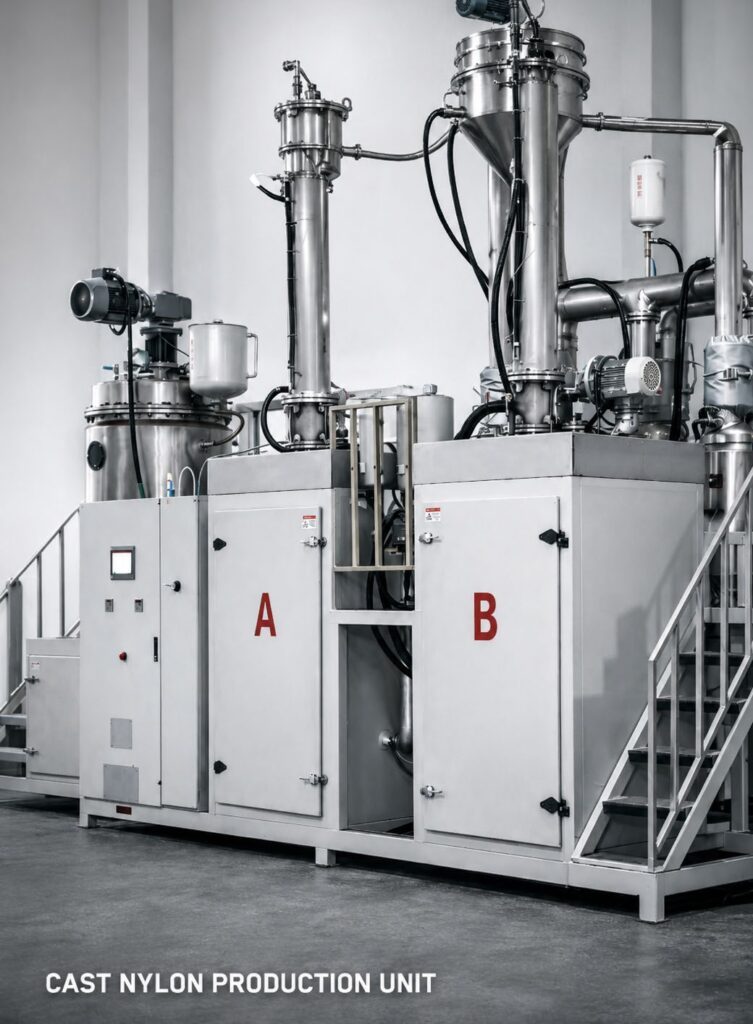

Comco-Cast Nylon ist ein gegossenes Polyamid 6 (PA6G) für hochbelastete technische Anwendungen. Der Werkstoff entsteht im Schleudergussverfahren: Flüssiges Caprolactam polymerisiert direkt in der rotierenden Form. Das Ergebnis ist eine hochkristalline, dichte Polymerstruktur ohne innere Spannungen. Zug- und Druckfestigkeit liegen bis zu dreimal höher als bei extrudiertem PA6, die Dimensionsstabilität unter Last ist hoch, und der Werkstoff lässt sich präzise zerspanen.
Bauteile aus Comco-Cast Nylon ersetzen Stahl, Grauguss, Messing und Kupferlegierungen in dynamisch belasteten Anwendungen. Sie senken das Betriebsgewicht, verlängern die Standzeit von Seilen und Kabeln, korrodieren nicht und verlängern die Wartungsintervalle. Standardfarbe Schwarz, Natur auf Anfrage. Lieferung als Halbzeug, Rohling, endkonturnahes Gussteil oder fertig bearbeitetes CNC-Bauteil nach Zeichnung.
Werkstoffeigenschaften
- Mechanische Belastbarkeit: Zug- und Druckfestigkeit bis zu dreimal höher als extrudiertes PA6, hohe Ermüdungsfestigkeit
- Verschleißverhalten: niedriger Reibungskoeffizient, geeignet für gleitende und rollende Kontakte, selbstschmierende Varianten (ölgefüllt, MoS2, Graphit, Wachs)
- Gewicht: Dichte ca. 1,15 g/cm³, rund ein Siebtel von Stahl
- Korrosionsbeständigkeit: inhärent, keine Beschichtung, geeignet für Feuchte, Salzwasser, Öle und Industrieumgebungen
- Dämpfung: elastische Werkstoffstruktur reduziert Stoßimpulse, Schwingungen und Laufgeräusche
- Zerspanbarkeit: präzise CNC-Bearbeitung von Bohrungen, Rillen und komplexen Geometrien
- Temperaturbereich: -40 °C bis +100 °C im Dauerbetrieb, kurzfristig bis 120 °C

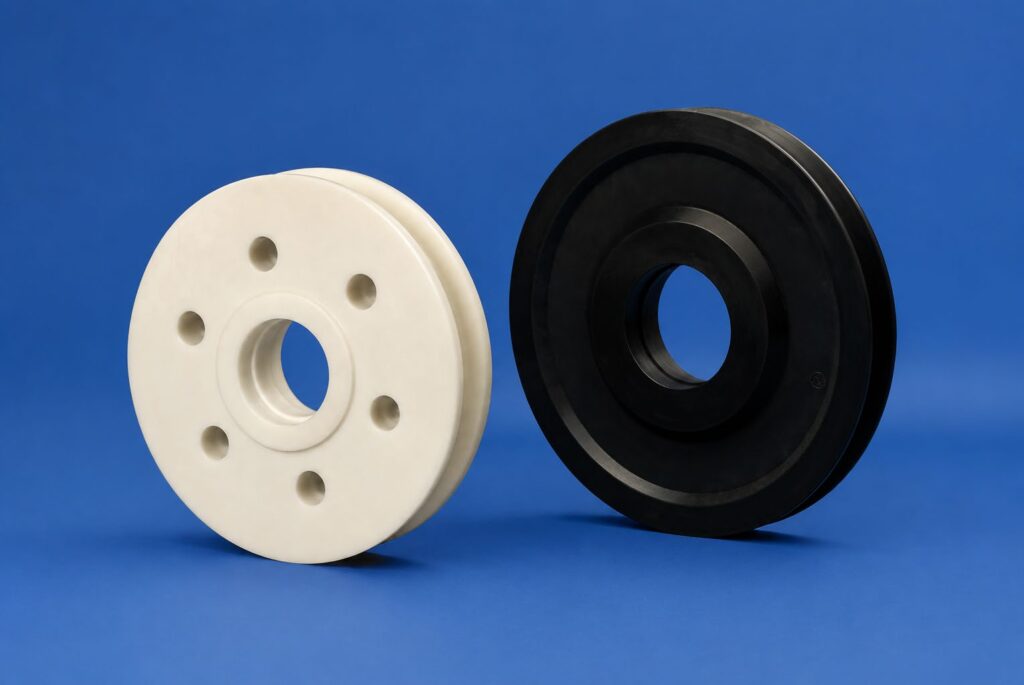

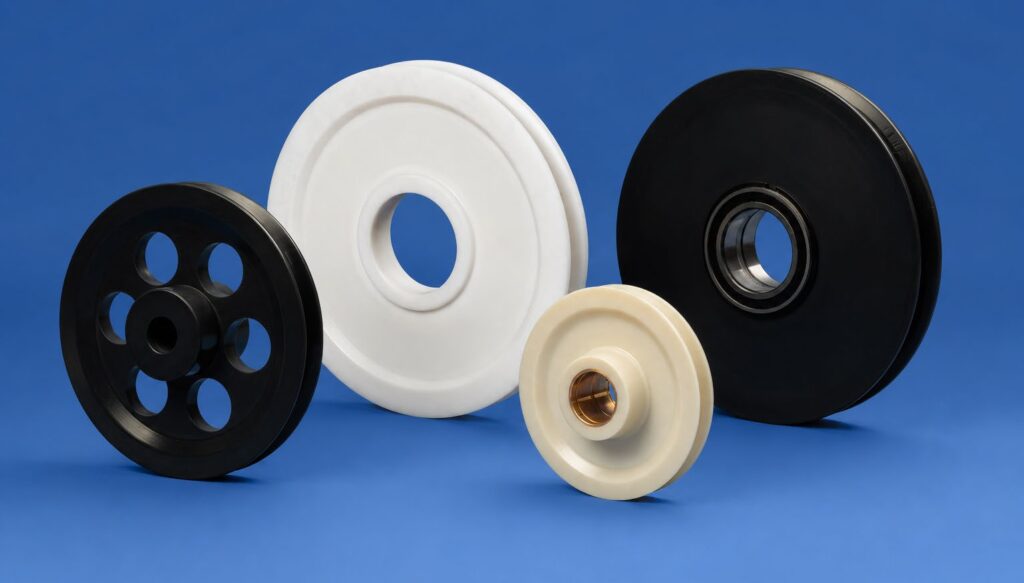

Seilrollen aus Cast Nylon für Krane und Hebezeuge
Seilrollen zählen zu den am höchsten beanspruchten Bauteilen in Krananlagen. Sie nehmen dynamische Lasten auf, laufen mit hoher Zykluszahl gegen Stahlseile und müssen über lange Einsatzzeiten maßhaltig bleiben. Comco-Cast Nylon Seilrollen eignen sich für diese Anwendungen, wenn Gewicht, Seilschonung, Korrosionsbeständigkeit und ruhiger Lauf im Vordergrund stehen.
Eine Seilrolle aus Cast Nylon wiegt rund ein Siebtel einer gleichwertigen Stahlrolle. Bei Teleskop- und Mobilkranen mit mehreren Rollen am Auslegerkopf summiert sich die Ersparnis, und jedes eingesparte Kilogramm am Auslegerkopf steht als Nutzlast zur Verfügung. Die elastischere Rillenoberfläche verteilt die Kontaktbelastung günstiger als eine metallische Rille: Die Flächenpressung in der Seilrille sinkt auf rund ein Zehntel bis ein Zwölftel des Wertes einer Stahlrolle. Im Betrieb verlängert sich die Seilstandzeit um den Faktor 2 bis 3.
Cast Nylon ist von Natur aus korrosionsbeständig und benötigt weder Lackierung noch metallische Beschichtung. Die Materialelastizität dämpft Stoß- und Schwingungsimpulse aus der Seilbewegung und schont Lager, Achsen und Halterungen. Der Lauf ist deutlich leiser als bei Stahl oder Grauguss.
Spezifikation
- Außendurchmesser 140 mm bis 1.272 mm, Sonderabmessungen auf Anfrage
- Vollscheiben- oder Speichengeometrie
- Rillengeometrie gefräst, abgestimmt auf den Seildurchmesser
- Bohrung für Standard-Wälzlager
- Mindest-D/d-Verhältnis 18:1 (ISO), 24:1 nach europäischer Vorzugspraxis
- Einmalige Montage-Schmierung genügt, selbstschmierende Varianten erhältlich
- Lieferung als Rohling zur Fertigbearbeitung oder montagefertig nach Kundenzeichnung

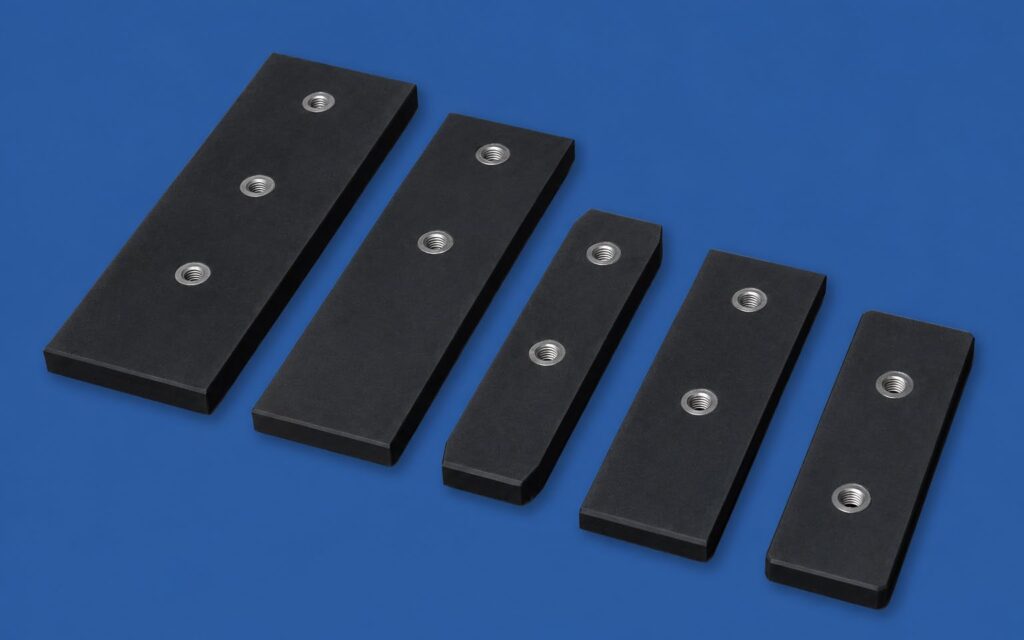

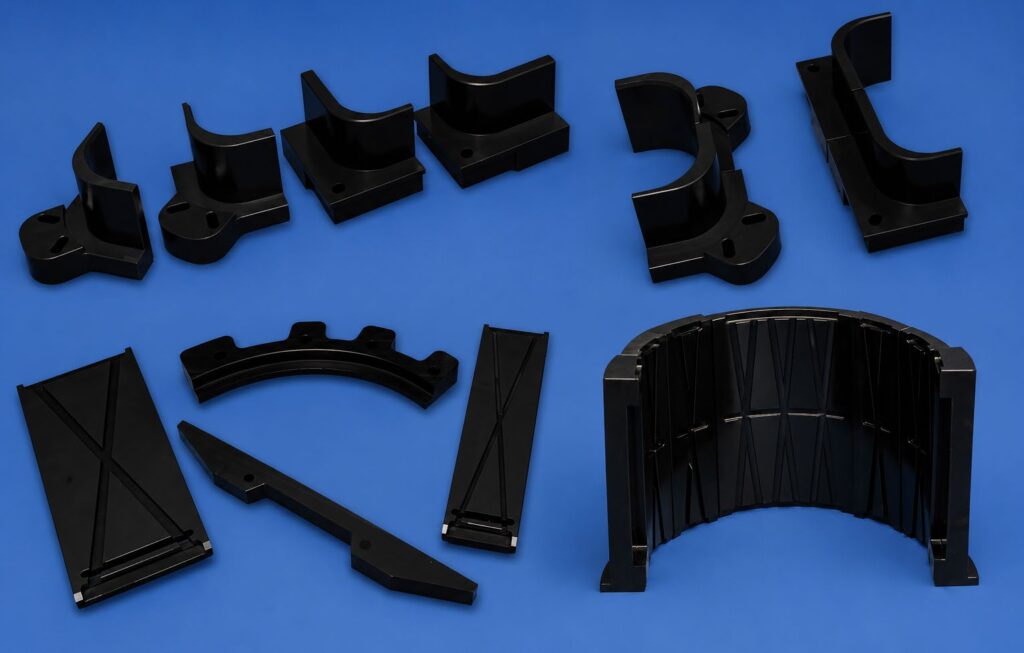

Gleitelemente und Verschleißplatten für Teleskopausleger
Teleskopausleger von Mobilkranen, Raupenkranen und Hubarbeitsbühnen benötigen Gleit- und Führungselemente zwischen den Auslegersegmenten. Diese Bauteile führen die Aus- und Einfahrbewegung, nehmen Quer- und Druckkräfte auf und verhindern Metall-zu-Metall-Kontakt. Sie arbeiten unter hoher statischer und dynamischer Drucklast, bei kontinuierlicher Gleitbewegung und häufigen Stößen, oft in staubiger, feuchter oder ölbenetzter Umgebung.
Traditionell kommen Messing-, Bronze- oder Stahlgleiter zum Einsatz. Ihre Grenzen sind bekannt: Verschleiß unter Last, Abhängigkeit von regelmäßiger Nachschmierung, Korrosion. Comco-Cast Nylon Gleitelemente erreichen im direkten Vergleich die vier- bis fünffache Standzeit von Messing. Eine einmalige Schmierung bei der Montage genügt in den meisten Anwendungen.
Vorteile
- Standzeit vier- bis fünfmal länger als Messingelemente in gleichen Anwendungen
- Kein Stick-Slip-Effekt: gleichmäßiger, niedriger Reibungskoeffizient, keine ruckartigen Auslegerbewegungen
- Schlag- und Stoßbeständigkeit: absorbiert dynamische Lasten ohne Rissbildung oder Verformung
- Keine Kontaktkorrosion, beständig gegen Hydrauliköl, Schmierstoffe und Kraftstoffe
- Stahl-Einlegeteile für verschraubte Befestigung, Lochbilder nach Zeichnung
- Lieferung als Plattenware zur Weiterbearbeitung oder als fertig gefräste Pads
Anwendungen
- Führungsleisten in Teleskopauslegern von Autokranen, Allradkranen und Raupenkranen
- Verschleißplatten für Auslegersegmente und seitliche Führungsblöcke
- Gleitplatten für Hydraulikzylinderführungen im Ausleger
- Führungselemente in Hubarbeitsbühnen und Verschleißkomponenten in Baumaschinen

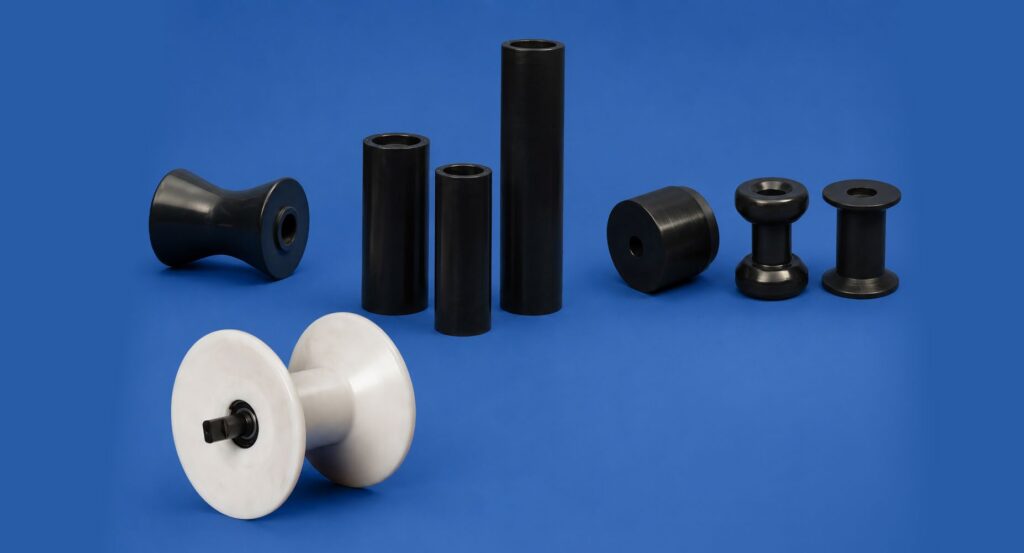

Seilführer und Kabelrollen
Seilführer und Kabelrollen steuern die Bewegung von Seilen und Kabeln beim Aufwickeln, Umlenken und Einscheren. Sie verhindern Fehlwicklungen, Seilkreuzungen und Schäden an Seil und Trommel. In Winden, Elektroseilzügen und Krananlagen bestimmt die Materialwahl dieser Komponenten den Wartungsaufwand des gesamten Systems.
Comco-Cast Nylon Seilführer bieten niedrige Reibung an der Kontaktfläche zum Seil, dämpfen Seilimpulse und laufen leiser als metallische Führungen. Seil- und Trommelverschleiß werden reduziert. Das ist relevant für Seilzüge in Produktionshallen, Lagern und städtischen Anlagen.
Vorteile
- Seilschonung durch niedrige Flächenpressung und Reibung an den Außenlagen des Seils
- Reduzierte Schmierintervalle, modifizierte Varianten für spezielle Lastfälle
- Unbeeinträchtigt von Wasser, Feuchte, Ölen und typischen Industrieumgebungen
- Geringer Lärmpegel, die elastische Materialstruktur absorbiert Seilimpulse
- Verschleißfestigkeit deutlich über Kupfer- und Weißmetall-Lösungen
- Leicht und präzise an Trommel- und Gehäusegeometrie anpassbar
Aufbau
- Seilführmutter
- Seilführplatte
- Verbindendes Stahlband (falls zutreffend)
- Alle Elemente nach Zeichnung gefertigt oder an die vorhandene Windengeometrie angepasst

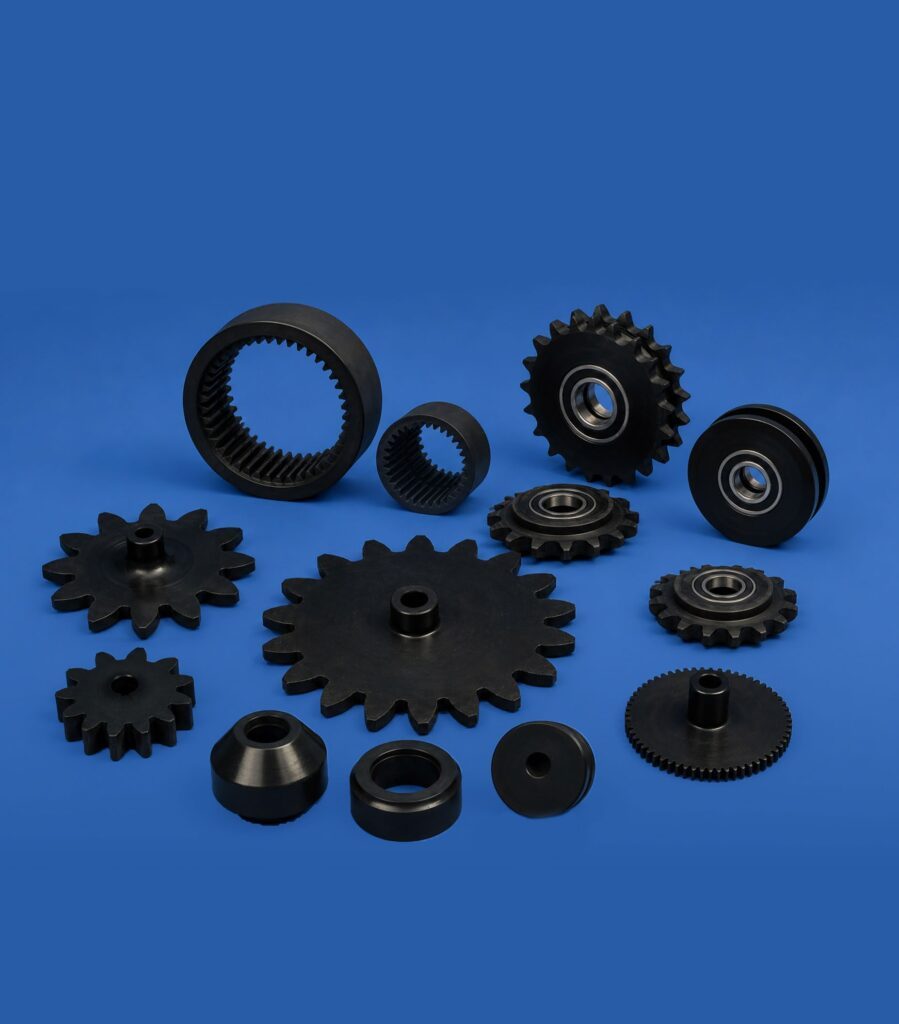

Zahnräder, Ringe und Antriebsrollen
Zahnräder, Ringelemente und Antriebsrollen aus Cast Nylon werden eingesetzt, wo geringes Gewicht, leiser Lauf, Dämpfung und reduzierte Schmierung gefragt sind. Der Werkstoff eignet sich für langsam bis mittelschnell laufende Antriebe mit moderater bis hoher mechanischer Belastung. Gegossene Rohlinge werden auf enge Toleranzen zerspant: Zahngeometrien, Bohrungen, Passungen und Lageraufnahmen nach Zeichnung.
Eigenschaften
- Strukturell stabil unter Dauerlast und Stoßbelastung
- Enge Zahn- und Bohrungstoleranzen, ruhiger Lauf mit geringem Energieverlust
- Niedrigere Verschleißrate als Grauguss im Zahneingriff bei geeigneter Paarung
- Deutlich leiser als Stahl-auf-Stahl oder Grauguss-Getriebe
- Ölmodifizierte Varianten reduzieren oder ersetzen externe Schmierung
- Rund ein Siebtel des Gewichts gleichwertiger Stahlkomponenten
Typische Anwendungen
- Schneckenräder und Schrägzahnräder in Langsam- bis Mittelgeschwindigkeitsantrieben
- Zahnkränze in Schwenkantrieben und Drehsystemen
- Antriebs- und Leitrollen in Förder- und Handhabungssystemen
- Kettenräder in Kettenantrieben
- Kupplungselemente zur Dämpfung von Drehmomentstößen

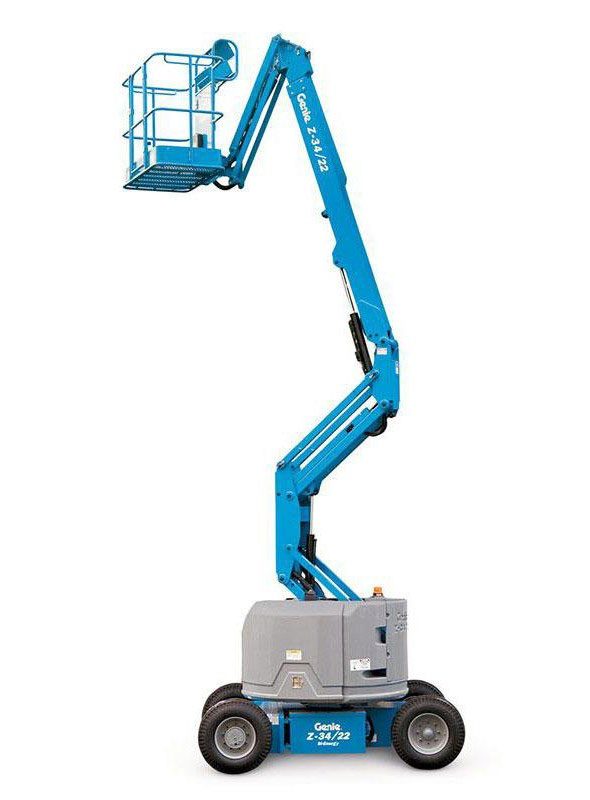

Komponenten für Hubarbeitsbühnen

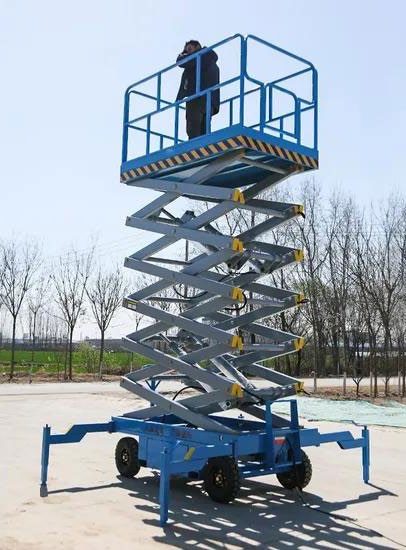

Hubarbeitsbühnen und mobile Arbeitsbühnen benötigen leichte, stabile und wartungsarme Komponenten in Ausleger-, Hub- und Führungssystemen. Gewicht bestimmt Plattformtragfähigkeit und Stabilität, Wartungshäufigkeit bestimmt die Verfügbarkeit. Comco-Cast Nylon wird in Hubarbeitsbühnen für Seilrollen, Führungsrollen, Gleitblöcke, Verschleißplatten und Rohrschellen eingesetzt.

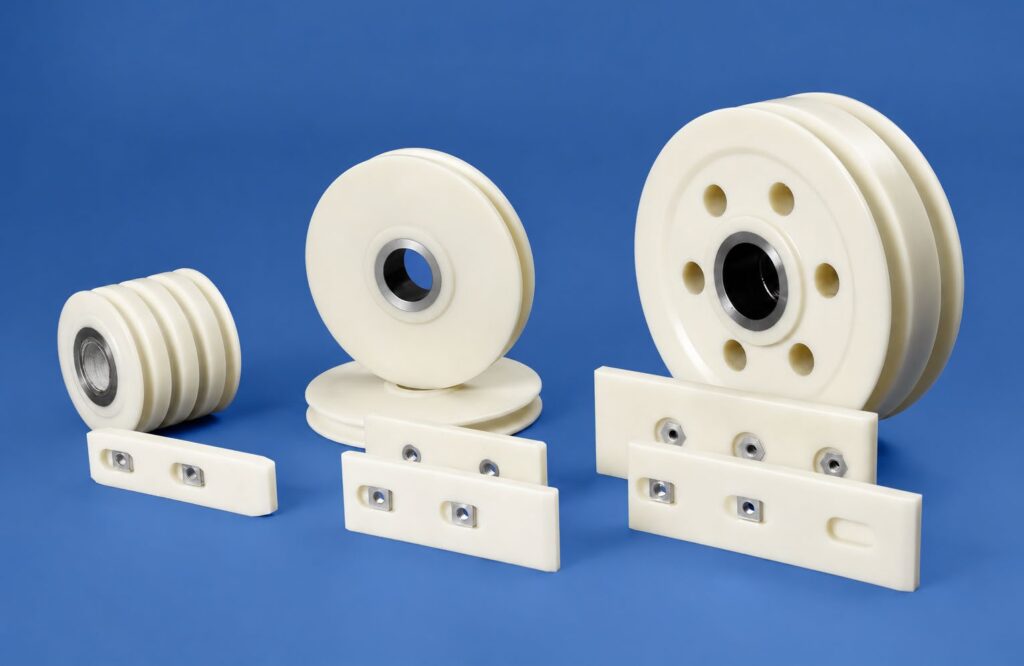

Seilrollen für Hubsysteme bieten dieselben Seilschonungs- und Gewichtsvorteile wie in Krananwendungen, bei kleineren Durchmessern passend zur Bühnengeometrie. Das ist besonders relevant für Scherenbühnen und Gelenkausleger, bei denen das Gewicht des Arms Arbeitshöhe und Tragfähigkeit bestimmt. Gleitblöcke und Verschleißplatten werden passend zur Auslegergeometrie gefertigt, ohne Stick-Slip-Effekt und mit langen Wartungsintervallen; ölgefüllte Varianten für Hochzyklus-Anwendungen. Rohrschellen fixieren Hydraulik-, Pneumatik- und Ölleitungen ohne metallischen Kantenkontakt und dämpfen Schwingungen im Leitungsverlauf.
Vorteile
- Geeignet für den vollen Lastbereich von Hub- und Führungssystemen
- Außeneinsatz in allen Witterungsbedingungen ohne Oberflächenbehandlung
- Verlängerte Schmierintervalle, selbstschmierende Varianten erhältlich
- Lieferung nach Zeichnung, Muster oder Bauteilspezifikation, auch für Serien und Ersatzteilprogramme

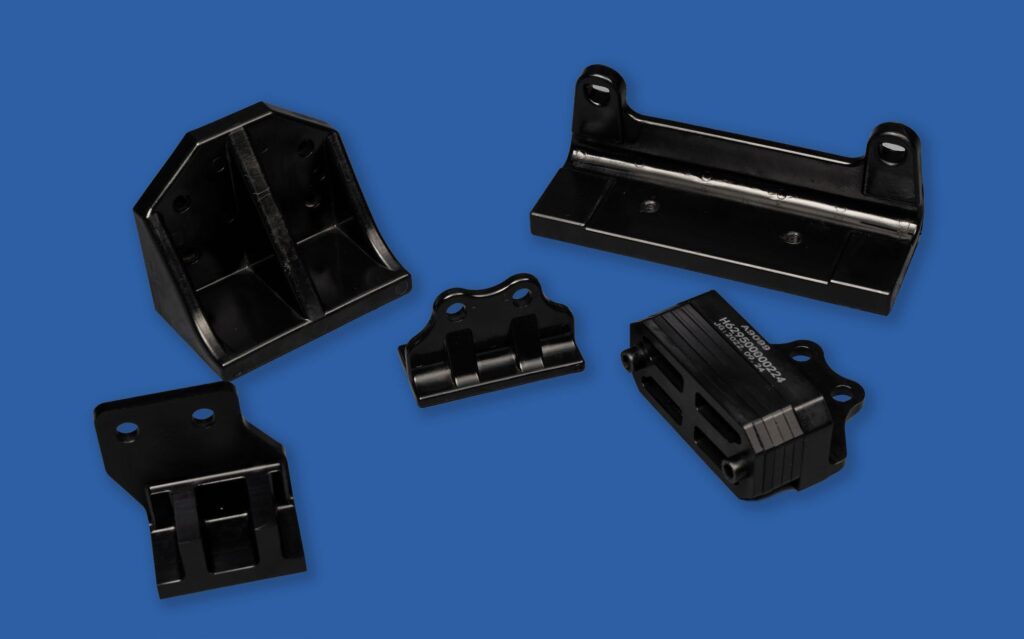

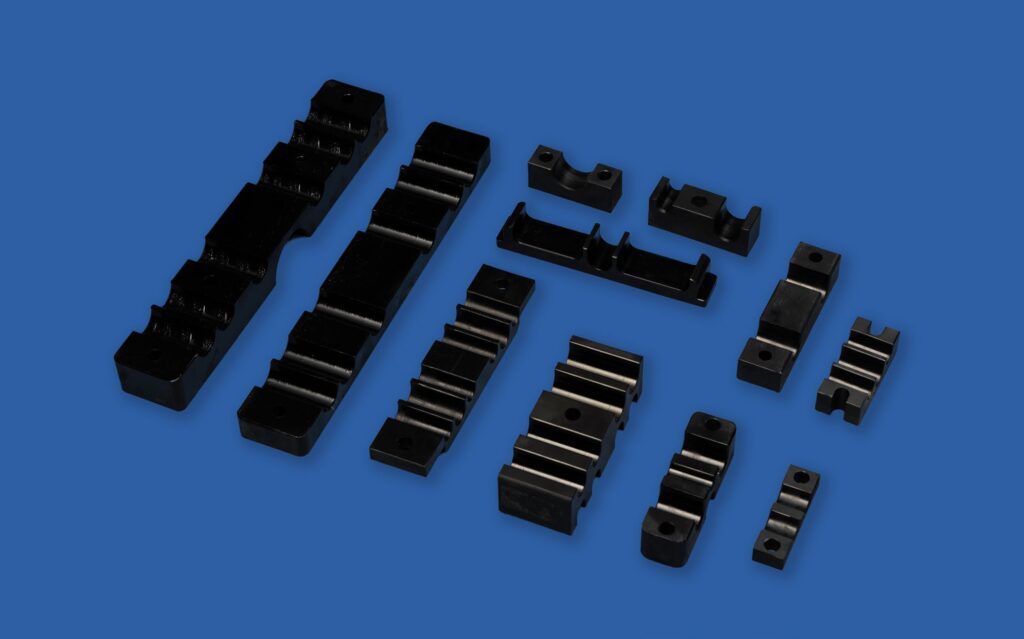

Gleitblöcke, Rohrschellen und Halterungen
Gleitblöcke aus Cast Nylon führen Linearbewegungen in Fördersystemen, Schienenführungen, Maschinenachsen und automatisierten Anlagen. Niedrige Reibung, Verschleißfestigkeit und Dimensionsstabilität unter Last machen den Werkstoff zur geeigneten Wahl, wo Metall-zu-Metall-Kontakt vermieden und Schmierintervalle verlängert werden sollen. Lieferung als Rohling oder fertig nach Zeichnung, mit kundenspezifischen Lochbildern und Nutprofilen.
Rohrschellen aus Comco-Cast Nylon sichern Hydraulik-, Öl-, Pneumatik- und Druckluftleitungen gegen Bewegung, Schwingung und mechanische Beschädigung. Hohe Klemmkraft bei dynamischer und Stoßlast, kein metallischer Kantenkontakt, dadurch keine Lackschäden und keine Reibkorrosion an der Rohroberfläche. Beständig gegen Hydrauliköl, Schmiermittel und Kraftstoff, witterungsbeständig ohne Oberflächenbehandlung, leichter als Aluminium- oder Stahlschellen.

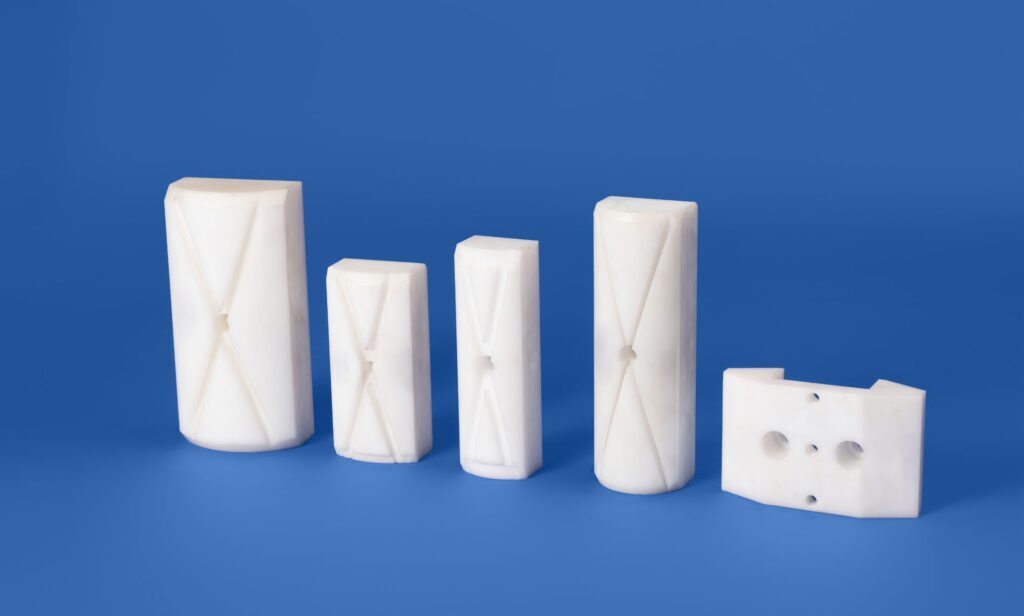

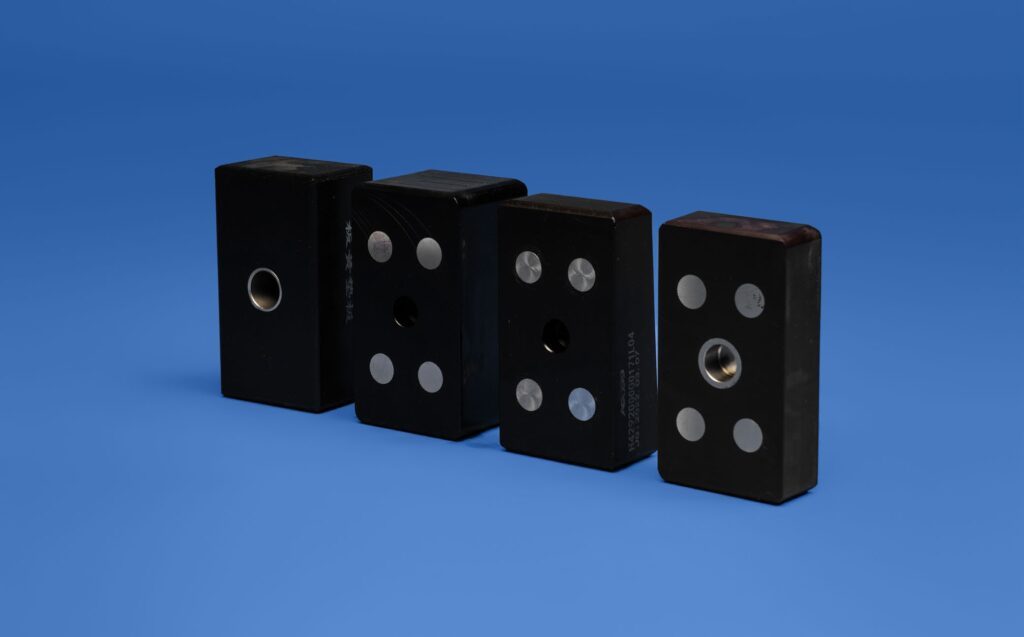

Abstützplatten, Stützteller und Blattfederpads
Stützelemente, Pads und Halterungen aus Comco-Cast Nylon eignen sich für statisch und quasistatisch hoch belastete Bauteile in Maschinen, Fahrzeugen, Hebeanlagen und Baumaschinen, wenn Druckfestigkeit, Gewicht und Oberflächenschutz eine Rolle spielen.
Abstützplatten und Stützteller für Krane verteilen die Lasten von Abstützzylindern mit niedrigerer Flächenpressung als Stahlplatten. Das geringere Gewicht vereinfacht die Handhabung auf der Baustelle, die Beständigkeit gegen Öle und Kraftstoffe erspart die Oberflächenwartung. Lieferung in Standardgeometrien oder nach Zeichnung; die Dimensionierung auf Abstützkraft, Auflagefläche und Untergrund ist projektbezogen zu prüfen.
Blattfederpads und Zwischenlagen für Nutzfahrzeug- und Maschinenfederungen trennen die Kontaktflächen, dämpfen Schwingungen und bieten definierte Stützeigenschaften über den gesamten Temperaturbereich des Fahrzeugbetriebs. Mehrpunkt-Stützgeometrie für gleichmäßige Lastverteilung, Standard- oder kundenspezifisches Lochbild.
Bühnentechnik
Bühnen- und Veranstaltungstechnik stellt eigene Anforderungen an Hub-, Führungs- und Positioniersysteme: Neben Sicherheit und Zuverlässigkeit zählen leiser Lauf, geringes Gewicht und geringer Wartungsaufwand. Zugsysteme, Gegengewichtsseile, Dekorationsantriebe und Beleuchtungsgitter benötigen Komponenten mit hoher Zykluszahl an schwer zugänglichen Positionen.

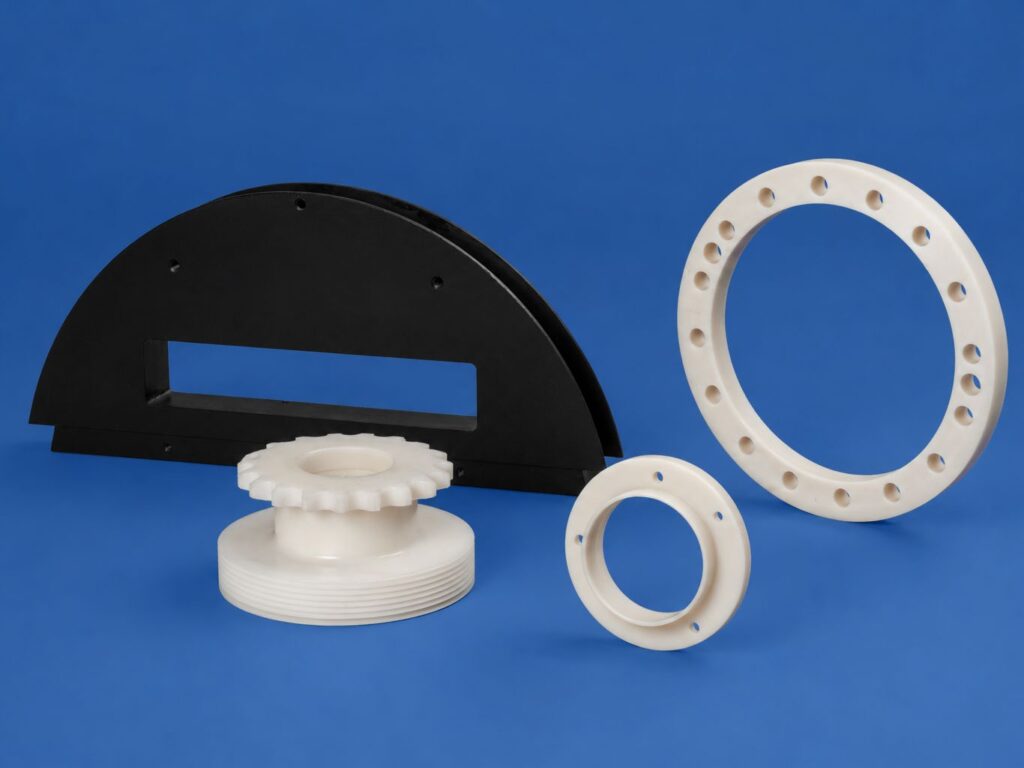

Comco-Cast Nylon Umlenkrollen, Führungsrollen und Gleitelemente eignen sich für seil- und kabelführende Systeme, Gegengewichtsmechanismen, Dekorationsantriebe, Beleuchtungsaufhängungen und bewegliche Bühnenkonstruktionen. Die elastische Materialstruktur absorbiert Seil- und Kabelimpulse, das ist in Akustikräumen entscheidend. Lange Standzeiten minimieren den Zugangsbedarf in Deckenpositionen, die Korrosionsbeständigkeit erlaubt den Einsatz auf Freiluftbühnen und in feuchten Spielstätten, das geringe Gewicht hilft bei Gegengewichtsberechnungen.
Komponenten
- Umlenkrollen für Zugsysteme und Gegengewichtsführungen mit seilschonender Rillengeometrie
- Führungsrollen für Dekorations- und Schienensysteme sowie motorisierte Flugwerke
- Gleitelemente für Lichtpositionierungsführungen und verstellbare Rohrgitter-Systeme
- Buchsen und Verbindungselemente für Dreh- und Schwenkpunkte in Beleuchtungshalterungen

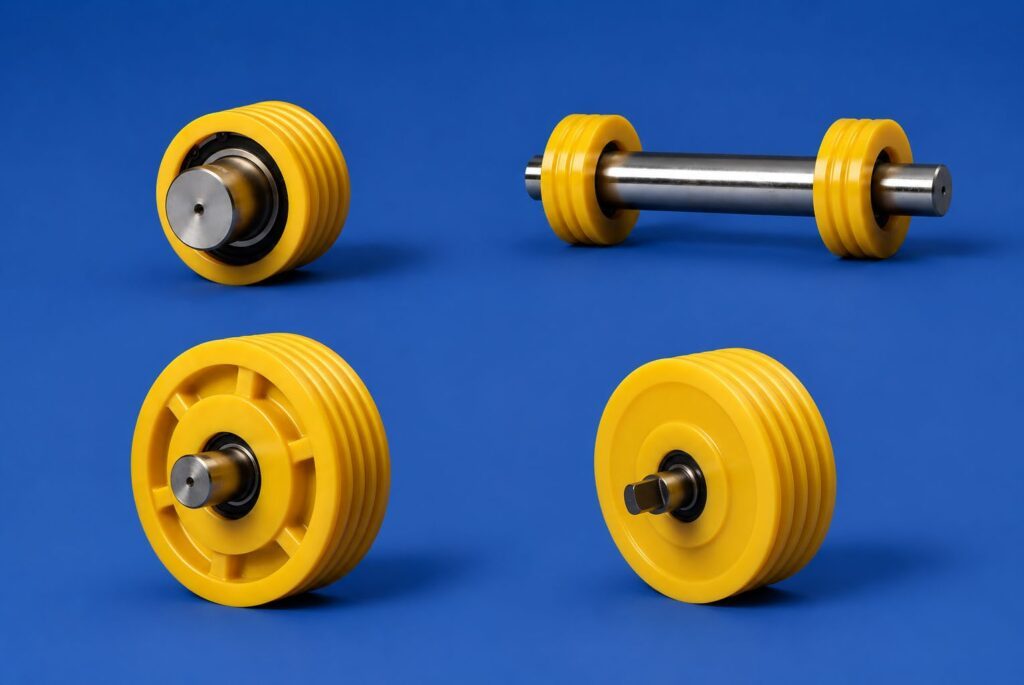

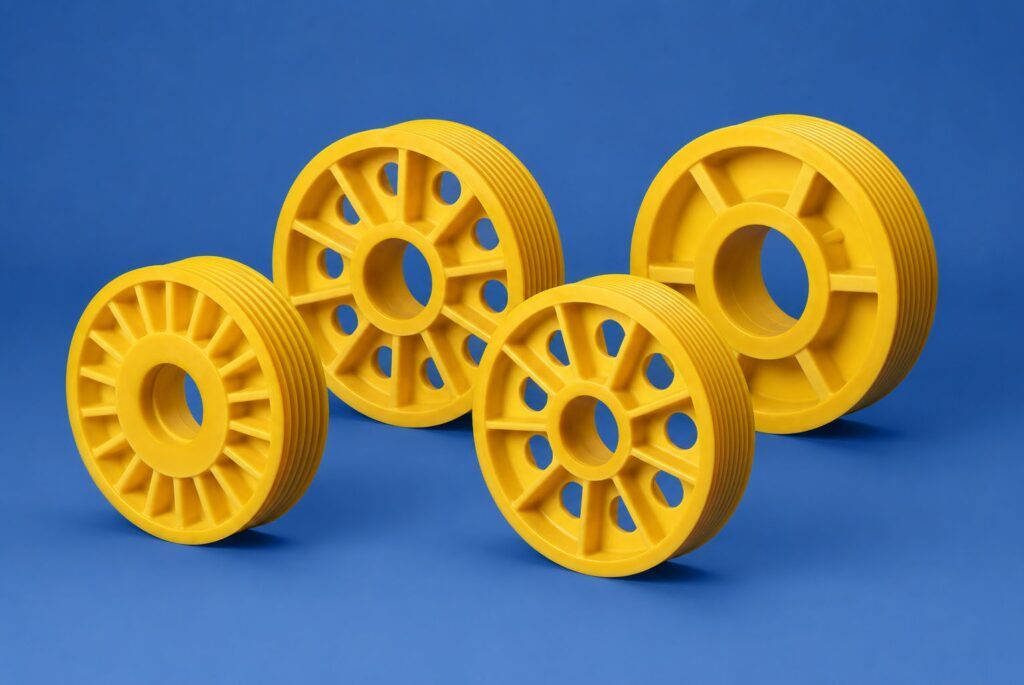

Aufzugsscheiben und Aufzugsräder
Aufzugsscheiben, Umlenkrollen und Führungsrollen müssen dauerhaft, leise und seilschonend arbeiten. Rotierende Masse, Positionierverhalten, Seillebensdauer und Geräuschentwicklung sind die zentralen Anforderungen. Comco-Cast Nylon ist in der Aufzugstechnik eine technisch und wirtschaftlich tragfähige Alternative zu Grauguss- und Stahlkomponenten.
Gewicht ist das erste Argument: Eine Cast Nylon Scheibe wiegt rund ein Siebtel einer gleichwertigen Stahlkomponente. Die geringere Drehmassenträgheit verkürzt den Anhalteweg und verbessert die Positioniergenauigkeit; bei Modernisierungen kann sie ein Motor-Downsizing ermöglichen. Die Seilschnittstelle ist das zweite Argument: Die elastischere Rillenoberfläche verlängert die Seilstandzeit um den Faktor 2 bis 3. Geräuschdämpfung ist das dritte: Aufzüge mit Cast Nylon Scheiben laufen leiser, relevant in Wohngebäuden, Hotels und Bürogebäuden. Die homogene Gussstruktur sorgt für eine von Natur aus geringe Unwucht, ein Auswuchten ist nicht erforderlich.
Lieferprogramm Aufzugsrad
- Fertigung nach Aufzugsgeschwindigkeit, Rillenzahl, Seildurchmesser, Bohrung, Naben- und Flanschgeometrie
- Raddurchmesser ø320, ø400, ø520 und ø640 mm als Standardausführung, Sonderabmessungen auf Anfrage
- Geeignet für Maschinenräume ohne Oberflächenbehandlung
- Niedrigerer Reibungskoeffizient trägt zur Reduzierung der Antriebsenergie bei
Lieferformen und Leistungen
- Halbzeuge aus Comco-Cast Nylon: Platten, Rundstäbe, Rohre und Zuschnitte
- Schleuderguss-Rohlinge und endkonturnahe Bauteile
- CNC-gefertigte Fertigteile nach Zeichnung, Muster oder Bauteilspezifikation
- Modifikationen: ölgefüllt, MoS2, Graphit, Wachs, je nach Anforderung
- Anwendungstechnische Beratung und projektbezogene Auslegung
Technischer Hinweis: Die Eignung von Comco-Cast Nylon für eine konkrete Anwendung hängt von Lastfall, Bauteilgeometrie, Umgebung, Geschwindigkeit, Temperatur, Medienkontakt, Gegenlaufpartner und Wartungskonzept ab. Die genannten Eigenschaften und Leistungsangaben sind allgemeine Werkstoff- und Anwendungshinweise und ersetzen keine projektspezifische Auslegung oder Freigabe durch Anlagenhersteller oder Betreiber.
